BER能量回收即余热回收系统
一、压机余热回收热水的应用

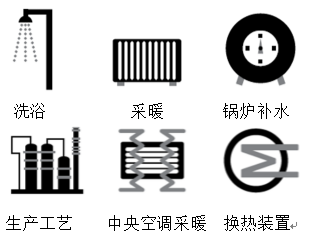

l 洗澡热水 l 介质加热 l 工艺热水加热 l 热水采暖 l 散热器 l 中央空调热水 l 风幕机 l 锅炉补水预加热
|
|

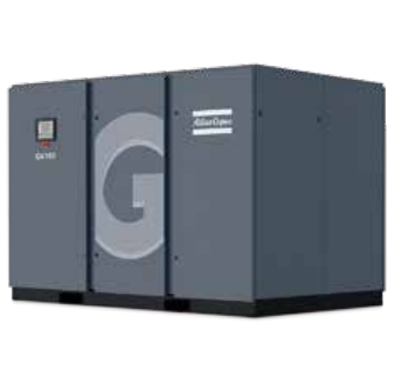

二、喷油螺杆压缩机热能回收原理
空气压缩机的工作过程中，输入电能的80%左右变成热量，余不足20%左右变成最终的压缩空气能。
|  |

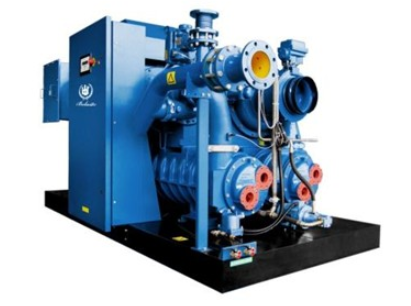

三、离心机热能回收原理流程图
l 方案一：只回收三级热量；适用于绝大多数热水应用场合 l 方案二：同时回收二级和三级热量；适用于：进水温度<35℃，出水（热水）温度要求：<60℃；如：洗澡、采暖、生活用水等应用 |
|

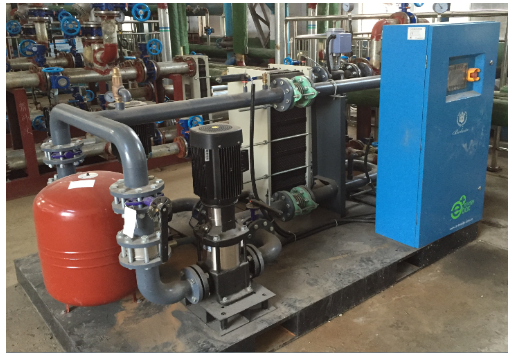

四、整体解决方案
博莱特针对空气压缩机余热回收项目，提供整体解决方案，提供除了余热回收设备以外的其他辅助设备。可以避免由于水结垢对能量回收装置造成的损坏，延长热回收装置的寿命, 保障加热的水的不受污染,可更好的控制空气压缩机的运行温度。 l 闭式循环泵组 l 开式循环泵组 可显示进水温度、出水温度，冷却水进水温度、出水温度，回水压力、出水压力。2台水泵采用机电互控，一台出现故障，另一台自启动。 |
| 型号 | 空压机轴功率 | 可回收能量 | 水流量 | 温升（℃）△T=40℃ | |
| KW | KW | L/H | 进水温度 | 出水温度 | |
| BER-2S | 30 | 22 | 450 | 20 | 60 |
| 37 | 26 | 560 | 20 | 60 | |
| 45 | 31 | 680 | 20 | 60 | |
| 55 | 38 | 830 | 20 | 60 | |
| BER-3S | 75 | 52 | 1130 | 20 | 60 |
| 90 | 63 | 1350 | 20 | 60 | |
| BER-4S | 110 | 77 | 1650 | 20 | 60 |
| 132 | 92 | 1980 | 20 | 60 | |
| 160 | 112 | 2400 | 20 | 60 | |
| BER-5S | 185 | 129 | 2780 | 20 | 60 |
| 200 | 140 | 3000 | 20 | 60 | |
| 220 | 154 | 3280 | 20 | 60 | |
| 250 | 175 | 3760 | 20 | 60 | |
| BER-6S | 280 | 196 | 4200 | 20 | 60 |
| 315 | 220 | 4730 | 20 | 60 | |
| 355 | 248 | 5300 | 20 | 60 | |
说明：可根据水质情况不同，换热器有板式和列管式可供选择
飞机制造：喷洗机器、退模、驱动装配工具、钻机、汽锤、起吊葫芦、组合刀 具、铰刀、铆枪、螺丝刀、锻锤、金属成型压机、喷砂、喷漆。
汽车制造：喷洗机器、驱动装配工具、起吊葫芦、气动控制、锻造车间、铸造车间、钣金车间。
饮料厂：洗瓶机、罐装机、酒桶内部喷涂、食品工业用气。
水泥制造：贮藏通气、水泥浆的搅拌、水泥袋清洁封口、原料搅拌、翻斗车、清洗设备、熟料冷却、输送水泥和煤、水泥窑清洗、车船装卸、升降和起吊器、气动控制。
化工厂：通气和搅拌、分离塔用气、清洗设备、燃烧用气、输送、提升液体、喷雾、清洗管道、气动控制、工艺用气、传输液体。
火电厂：吹气清洁管道、吹除烟垢、清洗锅炉及冷凝器管道、喷气清洗、传输煤粉、清除污水、气动控制。
水电厂：发动机控制、船闸保养、驱动控制器、驱动润滑泵、驱动船闸、起动控制、清洗垃圾网。
食品工业（一般应用）：搅拌液体、发酵箱用气（氧）、带喷嘴的清洗设备、带喷嘴的清洗容器、传送原料、食品脱水、过滤。
锻造车间：吹氧化皮、炉门气幕、起吊葫芦和升降机、驱动折弯和矫直机、驱动离合器制动器和夹紧装置、驱动锻锤、驱动燃油器。
铸造车间：铁水车定位、清洗设备、输送砂、驱动气动工具、椿砂机、砂轮机、起吊葫芦和升降机、风镐、夯实机、钢比刷、喷砂、筛沙、喷泥芯。
玻璃厂：吹瓶和玻璃器皿、吹灯管和电子管、燃烧气、传输原料、玻璃刻蚀清光和钻孔、输送玻璃、气动控制、真空吊板。
钢铁厂：搅拌溶液、除氧用气、高平转炉用气、料车定位、沉渣室钻孔、卸料包、平炉烟道清洁、驱动离合器和制动器、驱动炉门、驱动装料及输送装置、驱动润滑系统、驱动风动工具、风镐、砂轮机、起吊葫芦和升降机、喷砂、高炉出炉、真空除气。
木材、家具加工：喷射清洁、气吊、浸染木材、折弯拉直、装卡夹紧、气动工具、雕刻工具、钻机、抛光机、打磨机、喷砂、喷漆、喷水装置。
钣金车间：搅拌溶液、运输切屑、喷气清洗、驱动包装压机、驱动压板夹头离合器和定位器、风动工具、精整锤、风镐、钻头、砂轮机、起吊机和升降机、组合工具、铆机、喷砂、喷润滑剂、喷漆喷涂、容器探漏。
矿山：通风用气、钻大孔、用气除水、过滤细屑、气动葫芦、驱动岩钻机、风钻、吹孔、打桩机、凿岩机。
炼油厂：燃烧气、排空和清洗油路、起重和升降机、驱动控制系统、催化剂再循环、喷砂、喷漆。
造纸厂：气清结设备、起重和升降机、水池防结冰、轧辊上料、压制纸品、驱动离合器、驱动断纸机、送纸通过机器、气动控制、头箱加压、头箱拆除、去除废纸、真空干燥。
药品制造：搅拌液体、抗生素发酵用气（氧）、传输原料、混合和搅拌原料、驱动离心机、气动控制、喷气粉化、喷干、传输液体、真空干燥和汽化。
工厂维护：喷气清洁、驱动工具（汽锤、混凝土震动器、钻头、砂轮机、起重机、铺路碎石机、铆枪、去氧化皮、卷管机、扳手）、喷砂、喷涂金属、喷漆、喷水系统。
制塑：喷射式设备清洁、铸件出坯、制塑空气物体的充气、挤压过程中充气成管形、真空或压力制塑、汽缸运作。
印刷厂：搅拌溶液、纸张打包、起吊。
采石厂：起吊搬运材料、岩石钻机、供气、钻爆破机、凿岩机、手钻、水泵。
橡胶厂：清洁模子和机械装置、气吊、脱模、开模、气动控制、喷涂。
纺织厂：搅拌液体、气吊、湿润、运行蓄压器、喷液、喷洒系统、输液。
