博莱特教您如何计算管道长度和压力损失
从空压机从排气口到用气设备的压缩空气的压力，由于管道长度、阀门、弯道、气流改变方向和节流上的阻力损失，压力无法得到充分的利用，造成能源浪费。因此，如何计算管道长度和压力损失，使阻力损失最小而投资最经济，变得非常重要。我们可以使用以下列公式进行计算：
式中：
△p压降(bar)
q容积流量(1/s)
d管道内径(mm)
L管道长度(m)
p排气压力(绝对压力)(bar)(a)

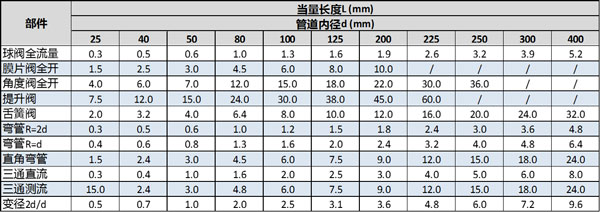

当量长度表：
说明：某些管道连接件及其在不同直径管子中损失的影响，折算成当量长度，相当于增加管路的长度。
在计算压缩空气管道的各个部件时，可以采用表2许可压力降的数值，作为许可的压力降。
许可压力降表：
说明：要使空压机至最远的用气设备之间的压力降不超过0.10bar。
由此计算出管道各部件(供气管、分配管和竖管)所需的管道长度。管道长度要修正，必须添加上阀门、弯管、接头等的当量长度。计算时必须已经知道容积流、压力、许可压力降和管子长度。然后，根据最近的数值，为输气系统选用一个较大的标准管道。
例：现有一管道长23m，管子内径80mm，通过的压缩空气容积流量140L/s。管道线路中有8个弯头，弯径与内径相等，初始绝对压力为8bar。求通过管道的压降有多大?
解：已知：L1=23m;d=80mm;q=140L/s;p=8bar
首先必须求出8个弯头的当量长度，由当量长度表可以查到当量长度为1.3m，总管道长度则为：
L=1.3×8 23=33.4m
由此得出，管道总压力降为0.0054bar，符合许可压力降表要求。
